AP4xx搭載LED配置説明資料はありませんか?? ?Quick guideやInstallation Guideを見ましたがLED名称説明のみで配置に関する説明が見当たりません。

メーカーサイトに説明が御座います。
WiNG AP4xx and AP5xx LED indicator patterns explained
https://extremeportal.force.com/ExtrArticleDetail?n=000046344&q=AP4xx

注意点:
AP5xxはLED6個なのに対してAP4xxはLED7個に
増えていますので下記の相違点が御座います。
・AP5xxはEマーク右側上から順にRadio1/2/IoT(BLE)となり、
  Eマーク下側にLEDは御座いません。

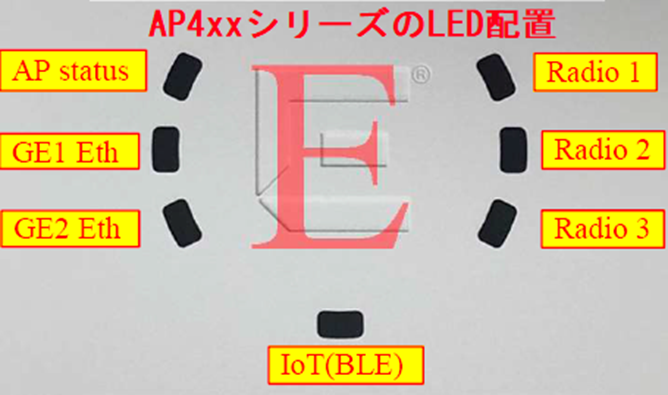

・AP4xxはEマーク右側上から順にRadio1/2/3となり、
  Eマーク下側はIoT(BLE)となります。


EXT0041
