Extreme Cloud IQでAP305Cを利用し、バックボーンネットワークのスイッチがTrunk設定の場合、有線LAN側はどのように設定すればよいですか?

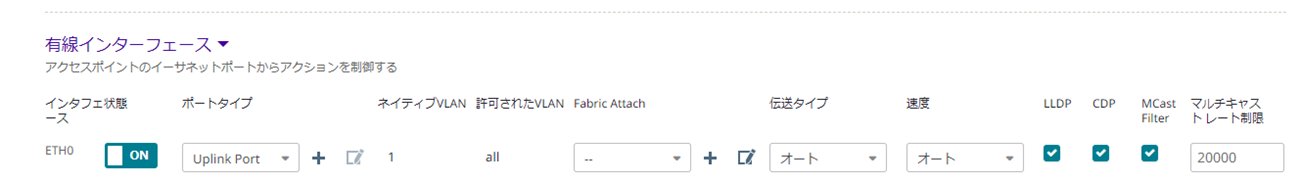

APのイーサポートのポートタイプは「Uplink Port」で正しいです。
IQEのAPでは「Uplink Port」の設定で上位スイッチのポート設定に従います。
ポートタイプは「Uplink Port」の場合、クライアントにアサインされたVLANで管理およびネイティブVLANのネイティブ(タグなし)VLANで設定されたVLAN以外はすべてタグをつけて転送します。

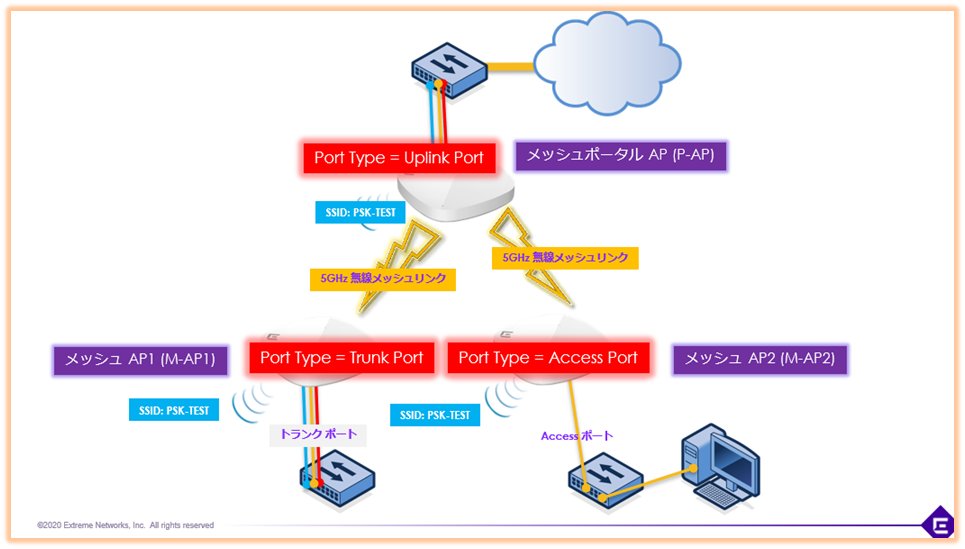

参考までに、ポートタイプの「Trunk Port」と「Access Port」は下図のようにAPの下位のネットワークに対して使用します。APの上位のネットワークに接続する場合は、常に「Uplink Port」になります。
