MetaShapeで使う場合の注意点 (Ver1.1.5)

PPKGoで解析をすると、JPEGのジオタグについては「Exif属性のみ」解析結果に書き替えますが、画像内部にあるXMP属性は書き替えをいたしません。

このためMetashapeで画像処理を行う場合、画像をインポート時にはソフトウェアの仕様としてXMP属性を参照しますので、各画像のPPK解析後の座標を取り込むためには、CSV形式で出力された座標情報をインポートする必要があります。

※次回のバージョンアップで、XMP属性自体を更新する機能を追加実装する予定です。

PPKGoで作成されたCSVのインポートについて

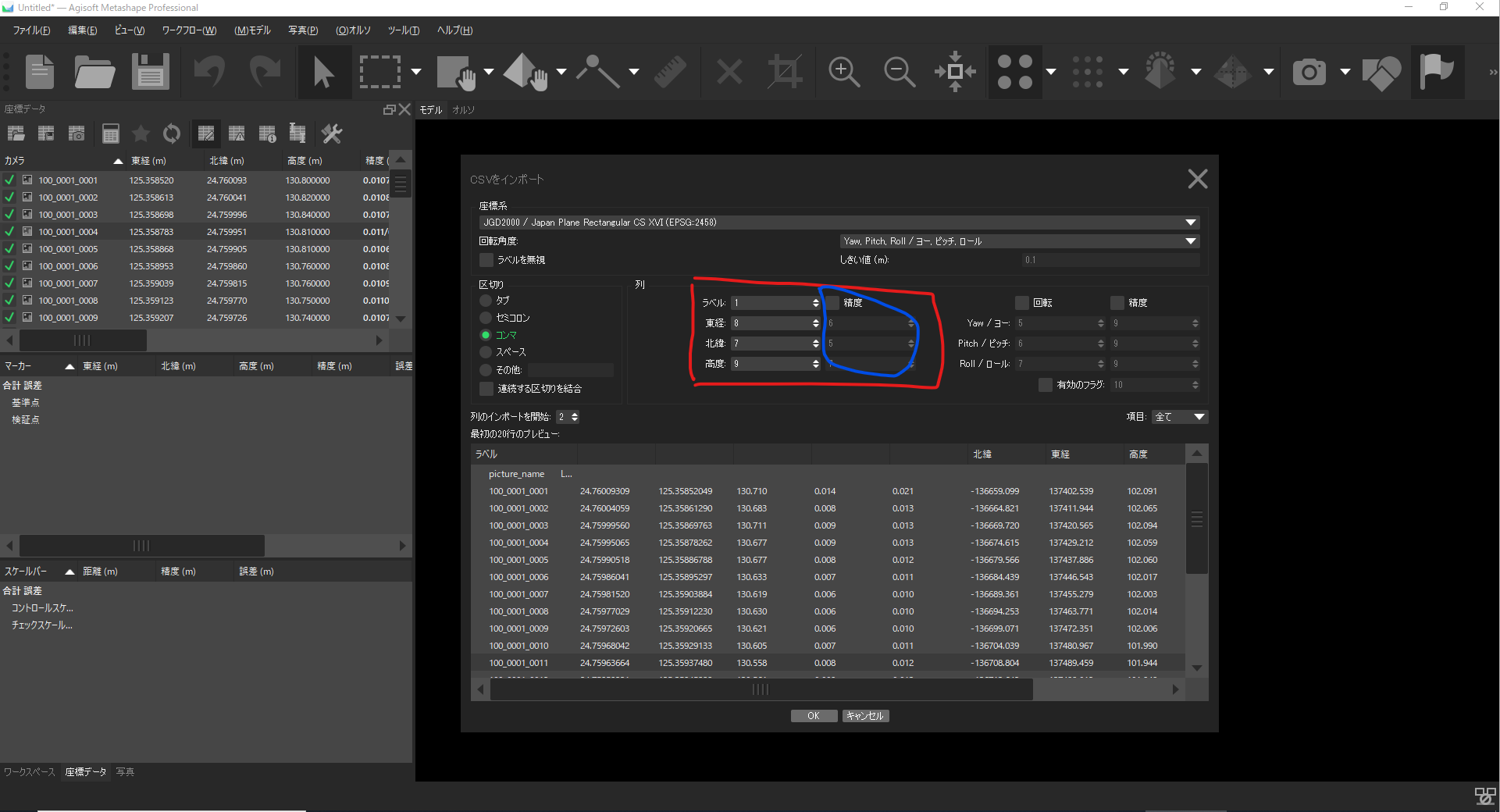

CSVの座標データを取り込む際、以下のスクリーンショットでは座標系がJGD2000となっておりますが、SfMソフトウェアのXY座標は数学モデルを採用しておりますので、東経をY座標・北緯をX座標として列指定する必要があります。

つまり:
東経  3列目
北緯  2列目
高度(Z) 9列目

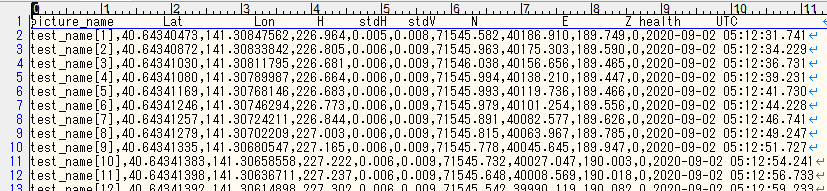

Hi-Targetからの回答によれば、東経 および 北緯,の精度は、水平方向の精度(RMS) を入力します。つまり、テキストファイルの 5列目(stdH)です。高度の精度部分は、高さ方向の精度(RMS)を入力します。つまり、6列目(stdV)。

東経  3 精度 5
北緯  2 精度 5
高度(Z) 9 精度 6

精度については、Metashape販売店からの情報によれば「特に指定する必要はなし」と聞いておりますが、詳細はMetaShapeをご購入いただいた販売店様にご確認願います。

テキストファイル中の Z(9列目)は標高(ジオイド補正済み)、H(4列目)は楕円体高になります。楕円体高でインポートする場合は、高度(Z)のインポート列は「4」です(ただし、PPKGOの座標設定でジオイド補正を適用していない場合は、Z=Hとなります)。


2021/2/29 追記
上記の問題点につきましてはバージョン1.1.6にて修正をされました。
