お問い合わせをいただく場合、配線コムの商品コードをお伝えいただくと確認がスムーズです。
ここでは、配線コムの商品コードの見方について詳しくご案内します。

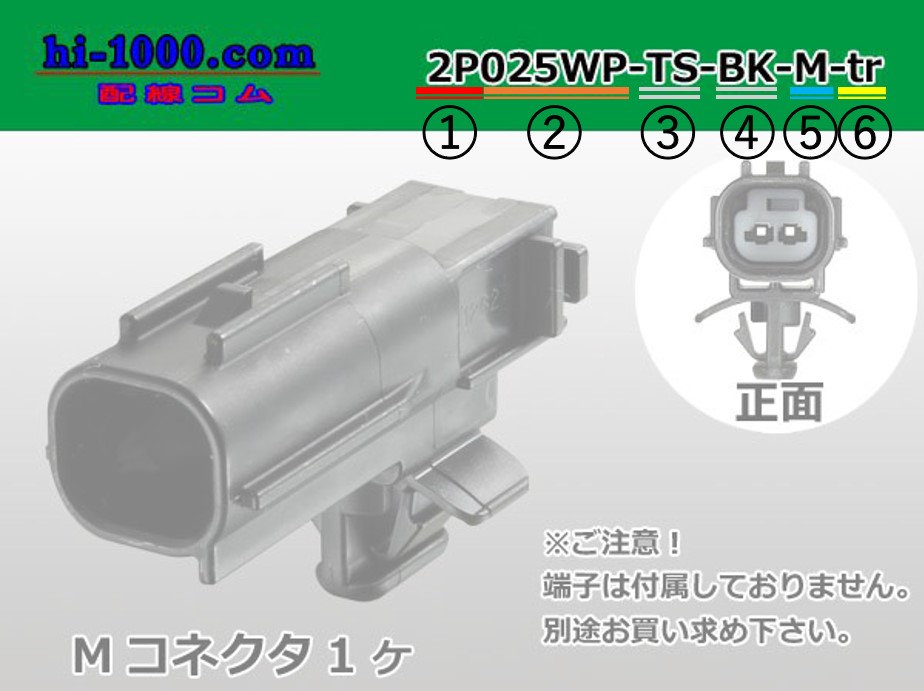

![56452855_o1.jpg](/faq/261c02819056dff82bb786f40ced6da8bfba18d3/acquisition_from_s3/?file_hash=b1a285fb30ec334103ff5b8ef1383df9fba35908.jpg)
配線コムの商品コードは、上記の画像のようにいくつかのパーツにわかれています。
この後詳しくご説明しますが、各パーツは主に以下のような構成です。
①極数
②規格
③メーカー・シリーズ名(省略あり)
④色(省略あり)
⑤M・F区別
⑥ターミナル(端子)付属なし
①極数
![1.jpg](/faq/261c02819056dff82bb786f40ced6da8bfba18d3/acquisition_from_s3/?file_hash=7ee924ebc2bf6efae41f7dfd04ee4d7484e0b0cd.jpg)
このコネクタに挿入できる端子の数です。
複数の規格を含むハイブリッドコネクタの場合、総ピン数で記載しています。
端子やダミー栓を購入される場合は、この総数分ご用意ください。
画像の場合「2P」ですので、「2極コネクタ」を意味しています。
②規格
![2.jpg](/faq/261c02819056dff82bb786f40ced6da8bfba18d3/acquisition_from_s3/?file_hash=3bd356a339341ea41aa2ab5a5ecb0202346c8e8b.jpg)
このコネクタの規格サイズを3桁で表示しています。
3桁の数字の後に「WP」と付くものは防水コネクタです。
非防水コネクタは3桁の数字のみです。
複数の規格を含むハイブリッドコネクタの場合、「040-070」のように二つの規格を繋いで表示します。
画像の場合「025WP」ですので、「025規格-防水コネクタ」を意味しています。
③メーカー・シリーズ名(省略あり)
![3.jpg](/faq/261c02819056dff82bb786f40ced6da8bfba18d3/acquisition_from_s3/?file_hash=da557a4a3885e3a5ba4e9ba7ed93d02172969e14.jpg)
同じ規格・極数でも様々なメーカーやシリーズがあります。
当店では、商品を区別できるようにメーカーやシリーズ名の頭文字などをアルファベットや数字で表記します。
当店のオリジナルで命名していますので、様々なパターンがあります。
また、この部分が省略されている商品もあります。
④色(省略あり)
![4jpg.jpg](/faq/261c02819056dff82bb786f40ced6da8bfba18d3/acquisition_from_s3/?file_hash=c8abf1ad42be8fbf4bdfd9a592e5f07ec81781c4.jpg)
全く同じ形状で、色だけが異なるコネクタも存在します。
そういった商品を区別できるよう、色名を短縮表示しています。
「白(自然色)」の場合や、1色しか展開されていないコネクタの場合、省略されることが多いです。
画像の場合「BK」ですので、「Black=黒」を意味しています。
⑤M・F区別
![5.jpg](/faq/261c02819056dff82bb786f40ced6da8bfba18d3/acquisition_from_s3/?file_hash=6b6ef1455bfeb2e37f53fba35b9dff70ea61bc6a.jpg)
M・Fの区別を表示しています。
M:male=M側(オス)コネクタ
F:female=F側(メス)コネクタ
です。
画像の場合「M」ですので、「M側コネクタ」を意味しています。
⑥ターミナル(端子)付属なし
![6.jpg](/faq/261c02819056dff82bb786f40ced6da8bfba18d3/acquisition_from_s3/?file_hash=49383c7e084d487a4c1e54274176d748c6eb3c72.jpg)
当店で取り扱っているコネクタは、「コネクタ(+リテーナー)」のみの販売で、対応端子はセットになっておりません。
必要数分の端子は別途ご用意ください。
端子一体型のコネクタの場合、「-tr」はついておりません。
