F/W=1.1以降 を搭載したAP-5131にて、シリアル接続経由でIPアドレスを設定するには、下記手順に基づいて実行してください。
① シリアルクロスケーブル(RS-232C)の一端を AP-5131 のシリアルコネクタに接続します。
② HyperTerminal などのエミュレーションプログラムを実行している PC のシリアルポートに、シリアルクロスケーブルの他端を接続します。
③ 19200 ボー、8 データビット、1 ストップビット、パリティなし、フロー制御なし、および端末エミュレーションの自動検出を使用するよう、HyperTerminal プログラムを設定します。

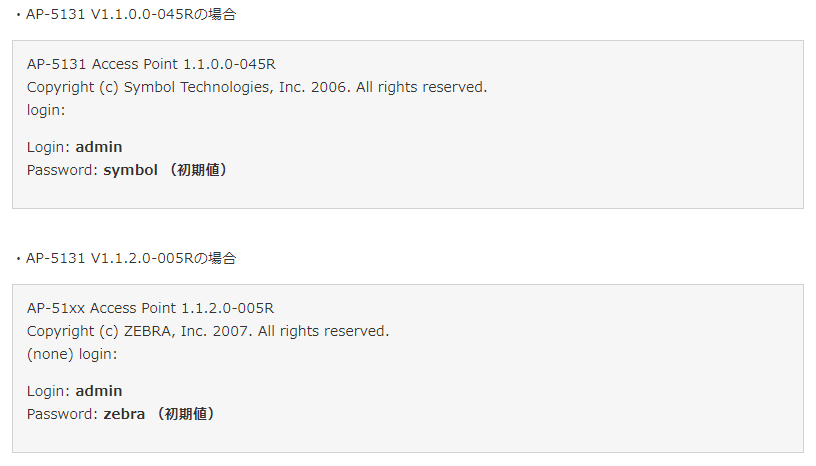

④ または キーを押して、AP-5131 の CLI に入ります。
⑤ シリアル接続が確立され、シリアル接続のウィンドウが表示されます。
F/W=1.1以降ではLAN1／LAN2と2つのLANが存在するため、CLIコマンドの中に、どちらかのLANに対する指定なのかを明記する必要があります。(1 or 2) 通常は、LAN１を使用します。（V1.1.2.0-005RではLAN1のみが初期設定で有効になっています。）

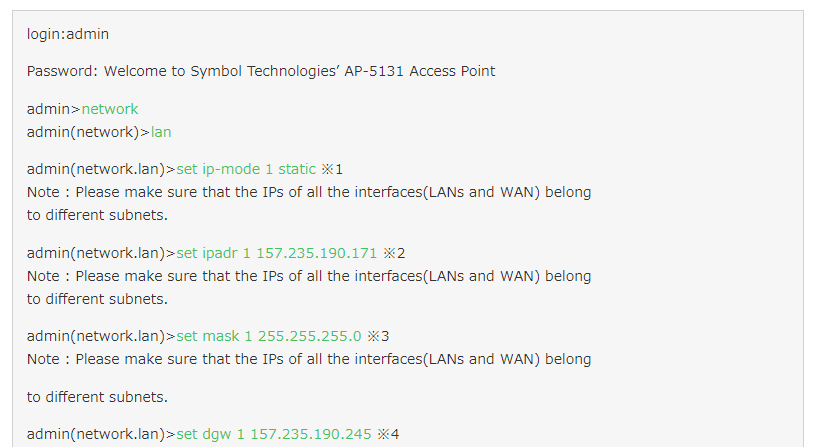

※1：ip-modeの初期値はDHCP Clientとなっている為、Staticへ変更する必要があります。
※2：IPアドレスを指定します。
※3：サブネットマスクを指定します。
※4：ゲートウェイアドレスを指定します。

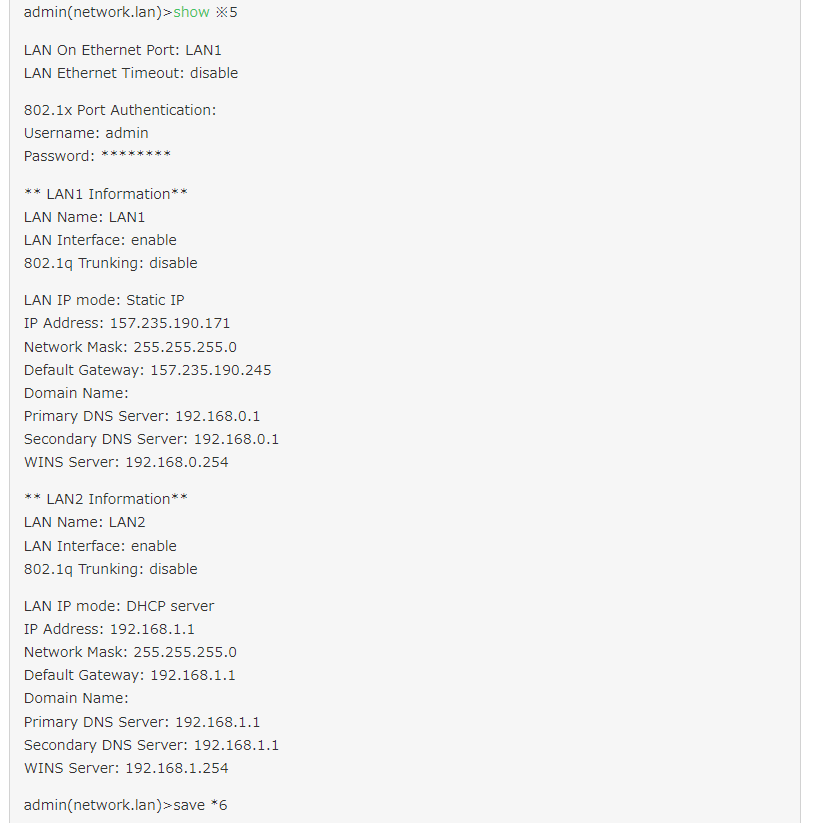

※5：設定内容を確認するためのコマンドです。
※6：設定内容を保存します。
